750 KVA 三相パッド-搭載変圧器 - 12.47/0.6​​ KV |カナダ 2024

01 一般

1.1 プロジェクトの説明

これ750kVA 三相-油-浸漬パッド-搭載変圧器カナダ向けに作られています。厳格な CSA C227.4:21 規格を満たしています。設計からテストに至るまで、すべての部品はカナダの安全性と性能規則に従っています。商業、産業、コミュニティの配電に最適です。

750 kVA 三相パッド-搭載変圧器は、油浸式自冷式（ONAN）システムを使用しています。{2}断熱と冷却のために鉱物油を使用しています。これにより、安定した確実な作業が保証されます。この変圧器の定格容量は 750kVA です。 60Hzの電力網で動作します。一次電圧は12.47kVです。二次電圧は0.6kVです。 YNyn0 接続を使用します。これにより、安定した三相四線電力が供給されます。-

変圧器のエネルギー効率は 99.15% です。無負荷損失は約 1400 W、負荷損失は約 8000 W です。-ランニングコストの削減に貢献します。インピーダンスは5.75%です。この端末にはオフ回路タップ切替器が付いています。-これにより、±2×2.5%の範囲で電圧を調整することができます。これは、グリッド電圧が変化したときに出力電圧を安定に保つのに役立ちます。タップチェンジャーには保護カバーとレンチが付属しています。これにより、操作が安全かつ簡単になります。

1.2 技術仕様

750kVA 三相パッドマウント変圧器の仕様およびデータシート

1.3 図面

750kVA 三相パッドマウント変圧器の図面と銘板

02 製造業

2.1 コア

2.2 巻き方

2.3 タンク

タンクは、対角線の 0.25% を超える漏れや変形を生じることなく、50 kPa のゲージ圧に耐えることができます。各キャビネットは改ざん防止、耐候性があり、屋外での操作向けに作られています。脱落防止五頭ボルトは、CSA C227.4 規格に従って取り付けられています。外面は、高度に汚染された環境や沿岸環境に適した防食コーティングで保護されています。-



2.4 最終組み立て

当社は最終組立工程のすべてをカバーする標準化された操作手順を確立し、本体組立てから真空オイル充填までの各ステップの均一性と標準化を確保し、製品の一貫性のための強固な基盤を築きました。チームビルディングに関しては、経験豊富なマスターが新人を指導する「メンター・アプレンティス」制度を導入し、プロのスキルと厳格な品質意識の継承を確保しています。標準化されたプロセスと専門チームの緊密な統合により、当社は工場から出荷されるすべての変圧器の優れた品質と信頼性を効果的に保証します。

2.5 変圧器アクセサリの概要



スイッチングおよび保護デバイス

バヨネットヒューズ (3 個)
一次過電流保護を提供し、簡単に交換できます。

電流制限ヒューズ (CLF) (3 個)
バヨネット ヒューズと併用すると、故障電流を制限して効果的な短絡保護を実現できます。{0}

-通電されていないタップチェンジャー（1 個）
タップ範囲：±2×2.5%
変圧器が通電されていないときの電圧調整に使用されます。{0}}

計測器と監視装置

上部油温計(1個)

オイルレベルゲージ(1個)

真空圧力計（1個）

圧力逃がし装置（1個、プルリングタイプ）

サンプリングバルブ付オイルドレンバルブ（1個）

上部圧力接続および充填プラグ (1 個)

IFD – 内部障害検出器 (1 個)

03 テスト

試験 標準試験と定期試験

1. 抵抗測定
2. 比率テスト
3. 位相関係テスト
4. 負荷損失も負荷電流もありません
5. 負荷損失のインピーダンス電圧と効率
6. 印加電圧試験
7. 誘導電圧耐量試験
8. 液浸変圧器の圧力による漏れ検査
9. 絶縁抵抗測定
10. オイル絶縁試験

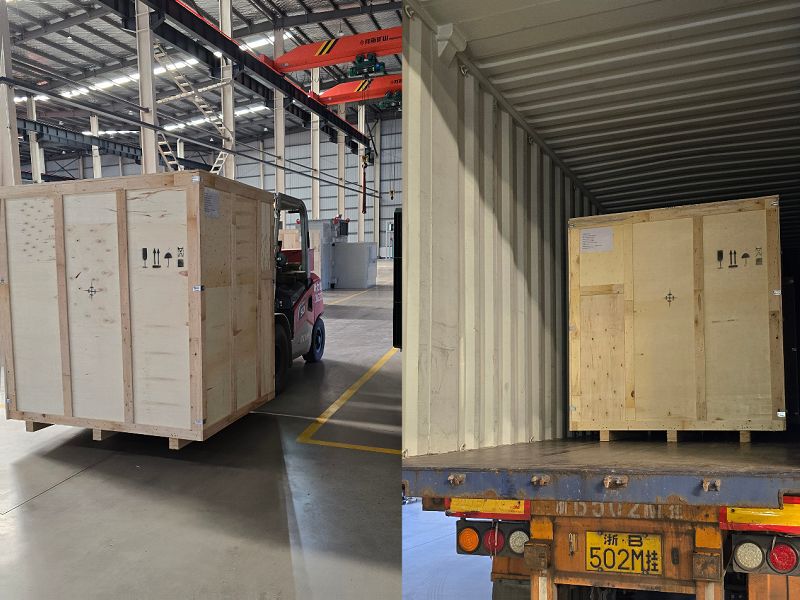

04 梱包と発送

05 サイトと概要

当社の 750 kVA 三相油-浸漬パッド-搭載変圧器で、コミュニティ、ビジネス、産業に電力を供給します。 CSA C227.4:21 規格を満たしています。変圧器には耐久性のあるアルミニウム巻線、強力なシリコン鋼コア、耐候性タンクが備えられています。長期間にわたって確実に動作します。熟練の作業者が各ユニットを正確に組み立てます。効率が高く、損失が少ないのが特徴です。最新のネットワークに安定した安全な省エネ電力を供給します。-
