80 MVA ステップダウン電源トランス - 132/33 kV |南アフリカ 2024

01 一般

1.1 プロジェクトの背景

80/50MVA 2台電源トランス2024年7月に南アフリカへ輸出されました。ONAN冷却方式で定格電力は50MVAです。 ONAF時の電力は最大80MVAです。電圧は132～33kV、一次側132kV、二次側33kVです。 2 つの変圧器は南アフリカの太陽光発電所で使用されています。

降圧変圧器設置場所の周囲温度は-5℃～+45℃で、環境汚染の程度は深刻で、最大湿度は85%です。このため、変圧器ボックスはさまざまな過酷な環境に適応できる必要があります。二人中電力変圧器当社が製造したボックスには高強度のボックスが装備されており、ボックスの表面には耐腐食設計と特殊なスプレー塗装処理が採用されており、塗装の厚さは 125 mm 以上で、砂やその他の有害物質の侵食を効果的に防止できます。このトランスのチップラジエーターは特殊な溶融亜鉛メッキ処理を採用しています。さらに、高圧および低圧ケーシングには亜鉛メッキの避雷器ブラケットが付いています。変圧器のすべての制御回路はシールドする必要があり、高電圧の中性点は接地する必要があります。各オイルピローには、カプセルオイルピローとリークコレクターが付属しています。

1.2 技術仕様

80 MVA 降圧電源トランスの仕様とデータシート

1.3 図面

80 MVA 降圧電源トランスの図とサイズ。

02 製造業

2.1 コア

コアの各リムは降圧電源トランスの巻線をサポートしており、リムのサイズと形状は定格電力 (80MVA) と電圧レベルに基づいて設計されています。ヨークと呼ばれるコアの水平部分は、上部と下部の 3 つの手足を接続し、閉磁気回路を形成します。コアは、コア損失（ヒステリシスや渦電流損失を含む）を最小限に抑えるために、高透磁率、低損失の冷間圧延方向性珪素鋼板-、低-、-方向性珪素鋼板で作られています。-）。コアリムとヨークは閉磁気回路を形成します。磁束は 3 つのリムに分散され、各相の磁束はヨークを通過して他の 2 つの相と結合し、三相磁束のバランスが確保されます。-。

2.2 巻き方

巻数、導体の断面積、各セクションの間隔は、変圧器の電圧レベル、電力容量、電流要件に基づいて最適化されます。{0}巻線が連続しているため、磁場が巻線全体に均一に分布し、漏れ磁束の影響が軽減されます。等間隔の巻線により滑らかな電圧分布が保証され、巻線間の電圧ストレスと絶縁歪みが軽減されます。-巻線部品を密に配置することで磁気回路がより閉じられ、漏れリアクタンスが最小限に抑えられ、トランスの効率が向上します。

2.3 タンク

1.ボックスに沿った鋼板の厚さが12mm未満の場合、Q235材の平鋼材を使用し、パンチングマシンを使用して金型を切断します。ボックスに沿った鋼板の厚さが > 12 mm の場合、Q235 材質の鋼板が使用され、材料は CNC ファイア/プラズマ切断機で切断されます。

2.変圧器タンクの底部はQ235鋼板で作られています。鋼板の厚みが14mm未満の場合は切断機を使用します。鋼板の厚さが16mmを超える場合は、CNC切断機を使用して材料を切断します。

ボックス壁を組み立てた後、OFL.140.5060リン酸塩酸洗プロセスに従って化学処理が実行されます。

3. 変圧器タンクの蓋はQ235鋼板製です。鋼板の厚みが14mm未満の場合は切断機を使用します。鋼板の厚さが16mmを超える場合は、CNC切断機を使用して材料を切断します。

2.4 最終組み立て

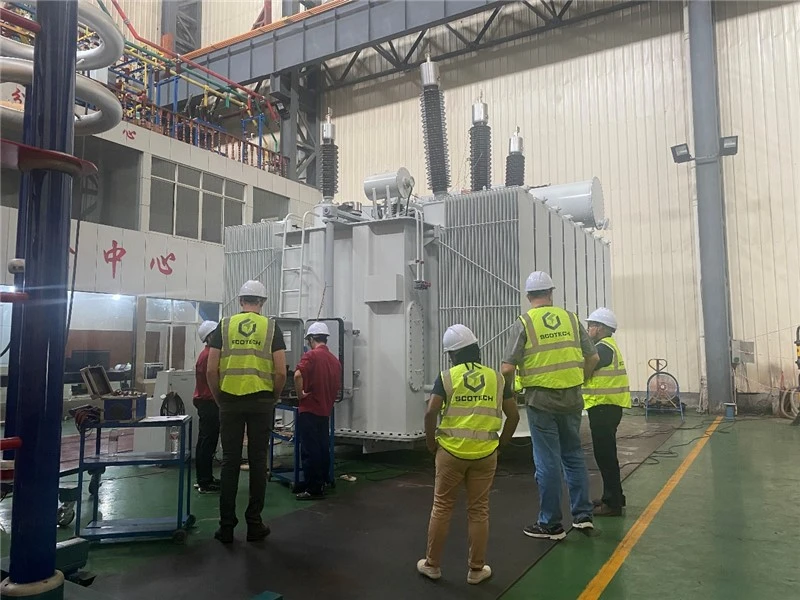

03 テスト

04 梱包と発送

05 サイトと概要

溶融亜鉛めっきのメリット

80 MVA 降圧電源変圧器用のチップラジエーターの場合、溶融亜鉛めっきプロセスにはいくつかの重要な利点があります。

• 耐食性: 溶融亜鉛めっき層は、特に湿った環境や腐食性の環境において、空気や水による金属の浸食を効果的に防止し、ラジエーターの耐用年数を向上させます。

• 耐摩耗性: 亜鉛メッキ層によりヒートシンクの耐摩耗性も向上し、物理的な摩擦や衝突による損傷が起こりにくくなります。

• 簡単なメンテナンス: 溶融亜鉛メッキラジエーターは追加のメンテナンスをほとんど必要としないため、後のメンテナンスの必要性とコストが削減されます。

• 放熱効率の向上: 溶融亜鉛めっきは主に腐食防止を目的としていますが、ラジエーターの表面を滑らかで錆びない状態に保つことで、間接的に放熱効率を向上させることができます。-
